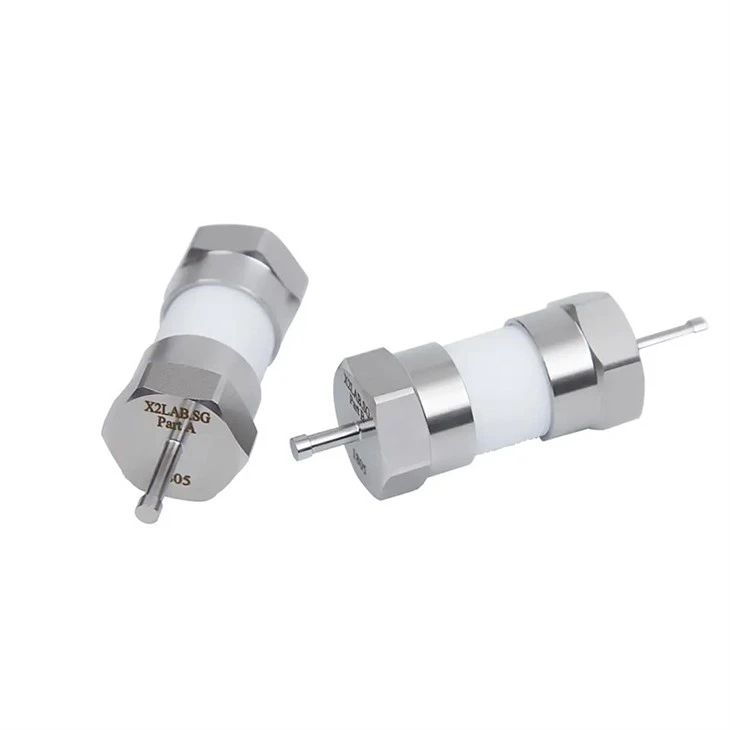

Swagelok-Typ-Zelle für Lithiumbatterie Swagelok für Li-Ionen-Batterie

Diese Zellen vom Swagelok-Typ wurden speziell entwickelt, um die Forschung an Lithium-Ionen-Batterien zu erleichtern.

Es besteht aus 5 Teilen, wie im Bild gezeigt.

Die Zelle wird in Verbindung mit einem Acrylgestell verwendet.

Das Acrylgestell ist so konzipiert, dass die Zelle während des Tests aufrecht arbeiten kann.

Spezifikationen

Abmessungen der Teile
Edelstahlkappen	Außendurchmesser: 25,4 mm
Teflonkörper	Innendurchmesser: 13 mm
Materialien	Edelstahl SS316
Es stehen zwei Arten von Gestellen zur Verfügung
T5 enthält 5 Zellen	Abmessung: 500 x 70 x 90 mm
T8 fasst 8 Zellen	Abmessung: 800 x 70 * 90 mm
Halterungsmaterial	Acryl

Nutzungsleitfaden

Während der Messung wird die Zelle senkrecht auf das Gestell gestellt. In jeder Zelle sind 5-10 Tropfen Elektrolyt erforderlich, um die Elektrode und den Separator zu benetzen. Wir empfehlen, die Zellen nach dem Zusammenbau in der Glovebox mit Parafolie zu umwickeln, um eine bessere Abdichtung zu gewährleisten. Der Elektrolyt bleibt in der Kappe, auch wenn überschüssiger Elektrolyt hinzugefügt wird. Beachten Sie, dass der Spalt zwischen der Stahlstange und dem Teflonkörper sehr klein ist.

Typische Verfahren

Die Arbeitselektrode bestand aus aktivem Material (z. B. TiO2 NSHSs), einem leitfähigen Mittel (Ruß, Super-P-Li) und einem Polymerbindemittel in einem Gewichtsverhältnis von 70:20:10. Mischen und auf Kupferfolie legen, braten im Vakuumofen.

Reines Lithiummetall als Gegenelektrode und Referenzelektrode bei Raumtemperatur.

In Zellen vom Swagelok-Typ werden zuerst die Arbeitselektroden, dann der Separator und dann das Lithiummetall angebracht.

So setzen Sie ein Trennzeichen ein

Kleben Sie Lithiummetall auf den mit Elektrolyt benetzten Separator, damit der Separator darauf haften kann.

Und dann stecke ich sie in Zellen vom Swagelok-Typ.
